詳細說明

一、概述

Y221G系列高溫高壓封隔器是在總結目前油井封隔器現場使用中存在問題的基礎上改進設計的。它采用了高溫高壓設計，可以起到良好的保護套管的作用。該封隔器設計先進、結構合理、動作靈活、使用可靠，具有坐封可靠、卡點準確、坐的住、封的嚴、起的出、加工組裝容易、操作使用方便等特點，是卡瓦試封隔器的換代產品。

二、結構特點 II. Structural Features

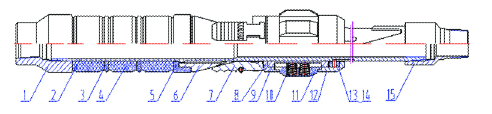

其裝配簡圖如下：

The assembly drawing is shown below:

1.上接頭2.中心管3.隔環4.膠筒5.限位套6.錐體7.卡瓦8.卡瓦座9.扶正器座10.彈簧11.扶正塊12.滑環套13.滑環銷釘14.滑環15.下接頭
